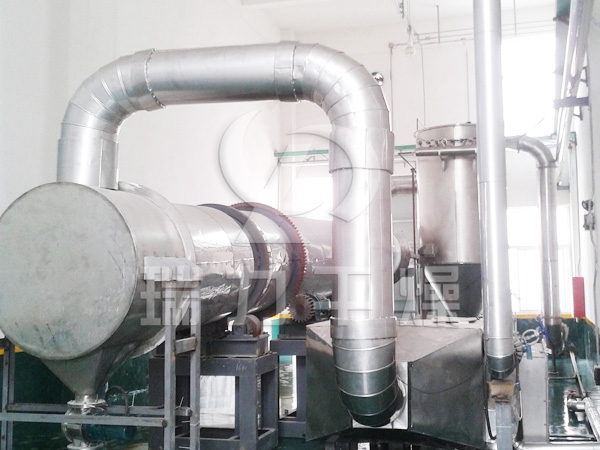

惠州市惠陽區某環保有限公司與公司合作,購買電鍍污泥回轉滾筒干燥機
客戶:惠州市惠陽區某環保有限公司
選用物料:回轉滾筒干燥機
選用產品:硫化銅
案例描述：物料從干燥機一端投入后，在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，且與并流( 逆流 )的熱空氣充分接觸 ，加快了干燥傳流、傳質推動力。在干燥過程中，物料在帶有傾斜的抄板和熱氣流作用下，可調控地運動至干燥機另一端星形卸料閥排出成品。
案例詳細
概述：
物料從干燥機一端投入后，在內筒均布的抄板器翻動下，物料在干燥器內均勻分布與分散，且與并流( 逆流 )的熱空氣充分接觸 ，加快了干燥傳流、傳質推動力。在干燥過程中，物料在帶有傾斜的抄板和熱氣流作用下，可調控地運動至干燥機另一端星形卸料閥排出成品。
應用：
1、化工、礦山、冶金等行業大顆粒，比重大物料干燥，如：礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
2、對有特殊要求的粉狀、顆粒狀物料的干燥，如：HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
3、要求低溫干燥，且需大批量連續干燥的物料。
特點：
1、轉筒干燥器機械化程度高，生產能力較大。
2、流體通過筒體阻力小，功能消耗低。
3、對物料特性的適應性比較強。
4、操作穩定，操作費用較低，產品干燥的均勻性好。
設備流程工藝：
技術規格：
型號
直接加熱順流式
直接加熱順流式
直接加熱逆流式
直接加熱逆流式
復合加熱
復合加熱
物料種類
礦石
HP發泡劑
高爐礦渣
硫銨
磷肥
煤
處理量(kg/h)
1000
466
15000
20000
12000
5000
出含水量(%)
30
13
6
1.5
5
6.5
終含水量(%)
15
0.3
1
0.1
0.1
0.1
平均粒徑
6.5
0.05
4.7
0.5-1.7
0.5
5
物料堆積重度(kg/m3)
770
800
1890
1100
1500
750
熱風量(kg/h)
3900
5400
10750
9800
6500
16000
入口氣體溫度(oC)
600
165
500
180
650
570
物料出口溫度(oC)
42
100
70
80
75
加熱方式
煤氣
蒸氣式電加熱
重油
燃煤熱風爐
重油
重油
裝料系數
6.3
7
7.5
7.8
18
轉速
4
4
3.5
3
4
2
傾斜度
0.04
0.005
0.03
0.05
0.05
0.043
抄板數目
12
24
12
22
內筒外面8
內筒外面16
6 12
干燥器直徑
2.0
1.5
2
2.3
外筒2
內筒0.84
外筒2.4
內筒0.95
干燥器長度
20
12
17
15
10
16
驅動功率
22
7.5
15
11
11
15
